AWS Transit gateway의 ECMP 동작 확인하기

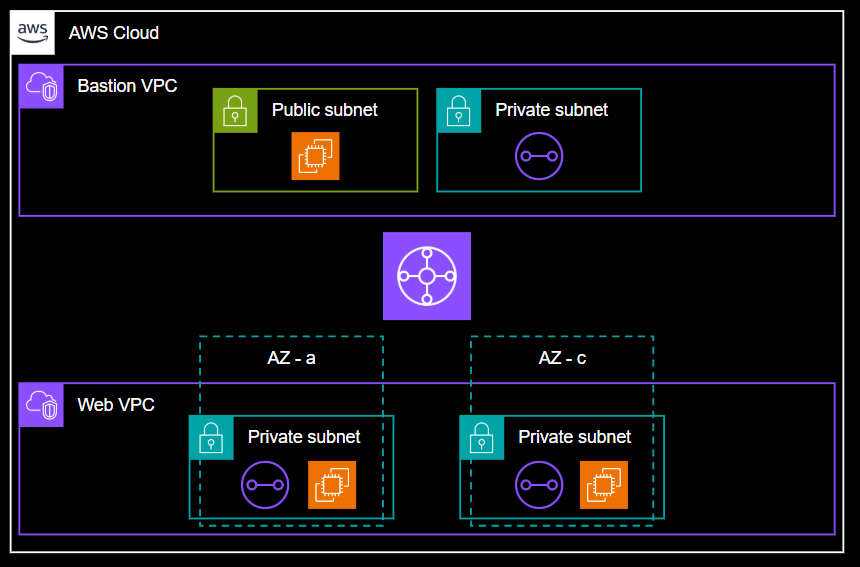

transit gateway를 설정하고 나서 지금까지의 토폴로지는 다음과 같습니다:



프로젝트가 다 끝나고 나서 복습겸 해보는거라 많이 헷갈립니다.

다시 만들어보면서 하나씩 검증해봅시다.



Transit gateway를 만들 때 확인해야 할 사항이 몇 가지 있습니다.

1. Transit gateway attachment를 각각 붙였는지 확인

2. Transit gateway routing table을 설정했는지 확인

3. Route table을 설정했는지 확인

4. Route table을 각각의 subnet에 붙였는지 확인



그리고 저는 서로 통신이 되는지 확인하기 위해 ping을 사용할 예정이기 때문에

ec2의 보안그룹에서 icmp에 대한 설정도 허용을 해줘야합니다.

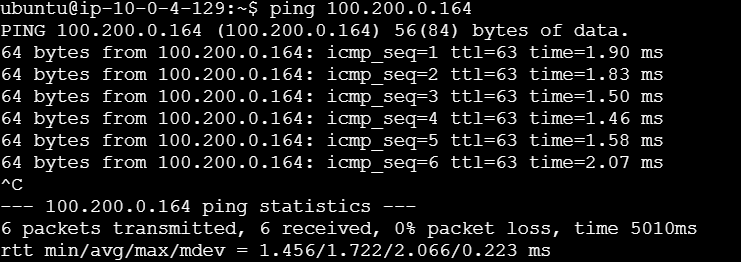

잘 설정해줬다면 이렇게 핑이 정상적으로 왕복하는 것을 확인할 수 있습니다.
